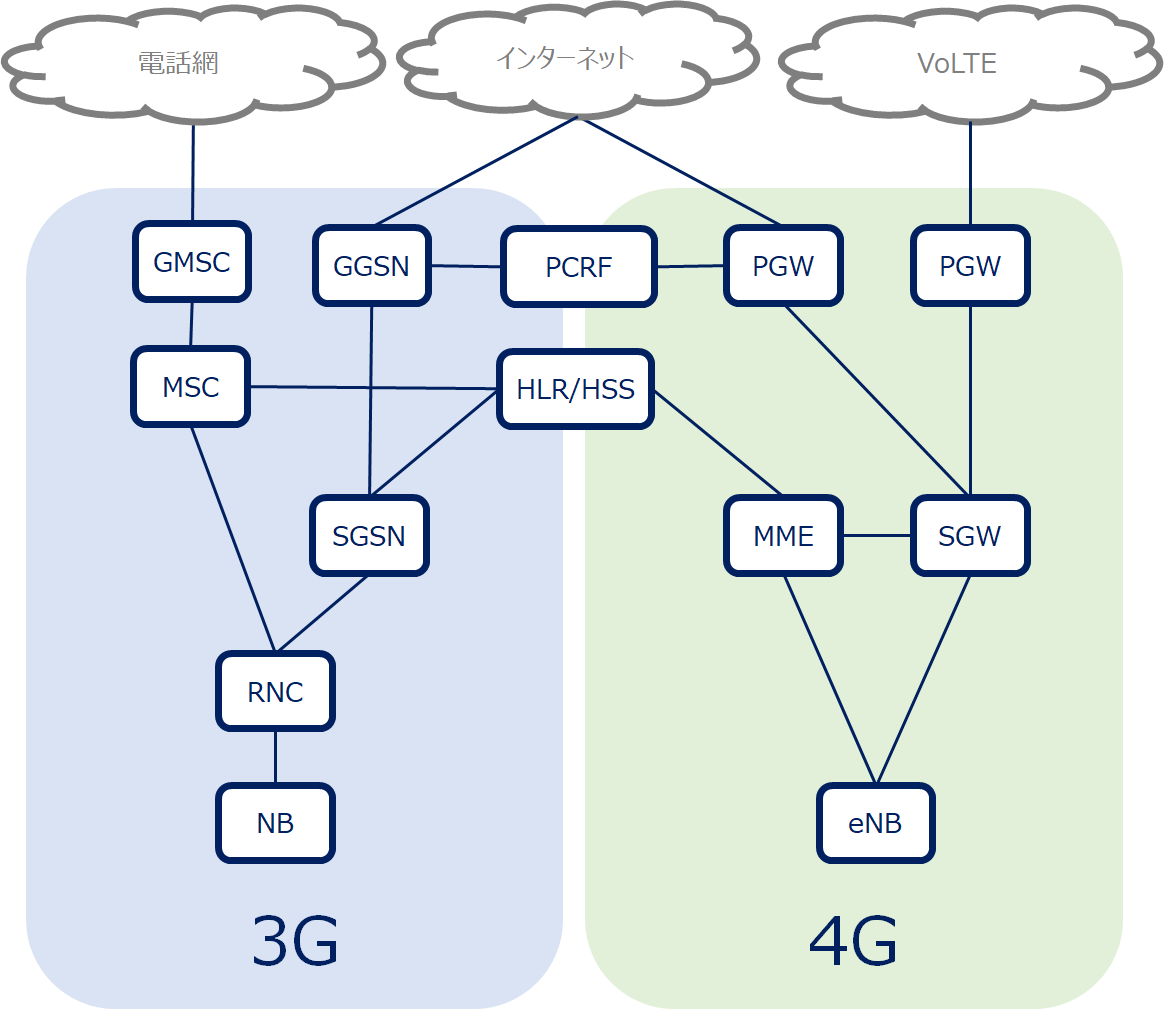

3G/4Gモバイルネットワーク概略図
| 3G構成要素 | 4G構成要素 |
|---|---|
通信ポリシーや課金情報を保持する。 |
|
| PCRF (Policy and Charging Rules Function) |
|
インターネット等の外部ネットワークとの接続制御を行う。 |
|
| GGSN (Geteway General packet radio service Suport Node) |
PGW (Packet data network GateWay) |
端末の位置情報、認証情報、サービス加入情報を保有する。 |
|
| HLR (Home Location Register) |
HSS (Home Subscriber Server) |
位置情報やパケット通信経路の制御を行う。 |
|
| SGSN (Serving General packet radio service Support Node) |
MME (Mobility Management Entity) |
| SGW (Serving GateWay) |
|
無線基地局。無線チャンネルの割り当てや切り替え制御を行う。 |
|
| RNC (Radio Network Controller) |
eNB (evolved Node B) |
| NB (Node B) |
|
電話の通信経路の開放や交換を行う。 |
|
| MSC (Mobile services Switching Center) |
※4Gは電話網に直接接続しない。 |
3G網と電話網との通信交換を行う。 |
|
| GMSC (Gateway MSC) |
※4Gは電話網に直接接続しない。 |
